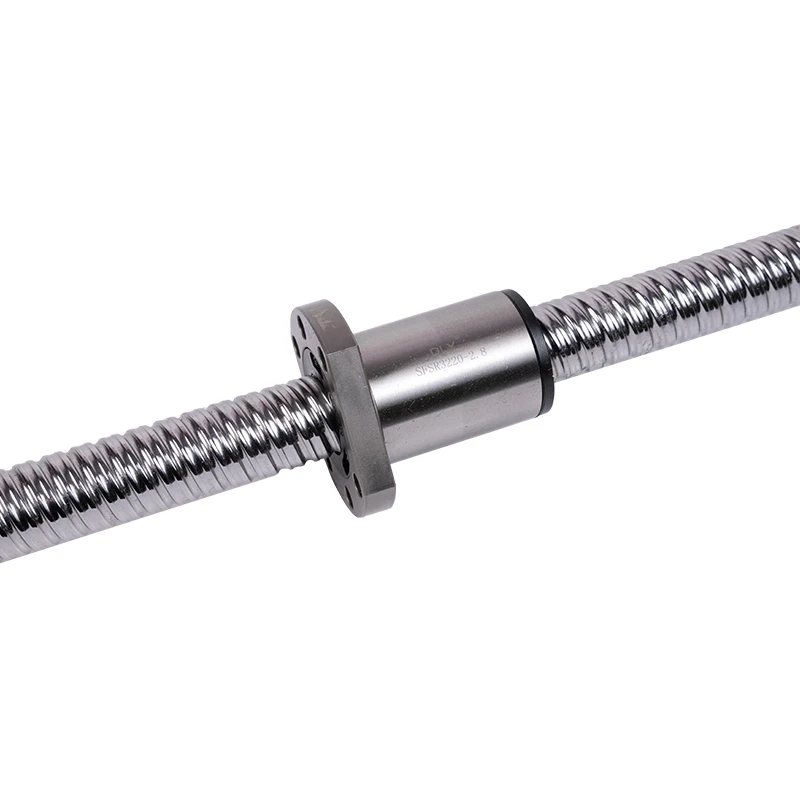

DLYآجیل SFSمهره های تک گلوله ای نوع بی صدا هستند که برای مجموعه های بال اسکرو سری SFS طراحی شده اند. در مقایسه با مهرههای گلولهاسکرو استاندارد، ساختار مهره SFS اغلب زمانی انتخاب میشود که دستگاه به فضای نصب فشرده، اجرای نرم، صدای کارکرد کمتر و عملکرد تغذیه پایدار نیاز دارد.
DLY میتواند فقط مهرههای SFS را تامین کند یا مجموعههای بالاسکرو SFS را با شفت پیچ، مهره، ماشینکاری انتهایی و بستهبندی صادراتی مطابق با نقشه یا نیاز برنامه شما ارائه دهد.
محدوده عرضه اصلی:
تک مهرههای نوع بیصدا SFS، مهرههای جایگزین SFS، مجموعههای مهرههای گلولهاسکرو SFS، مجموعههای مهرههای همسان، ماشینکاری انتهای شفت و طراحی- تأییدیه مبتنی بر ماشینهای CNC، تجهیزات اتوماسیون، تجهیزات لیزر، ماشینآلات بستهبندی و سیستمهای حرکت خطی فشرده.
مهره بال اسکرو SFS با شفت پیچ برای مجموعه های حرکت خطی فشرده هماهنگ شده است.
مونتاژ بال اسکرو SFS را می توان با واحدهای پشتیبانی و ماشینکاری انتهای شفت سفارشی استفاده کرد.
مهره SFS را می توان به تنهایی یا با یک مجموعه کامل بال اسکرو عرضه کرد.
مشخصات محصول آجیل SFS
| نام محصول | مهره SFS / مهره توپی SFS / مهره تکی نوع بی صدا |
| سری پیچ همسان | شفت بال اسکرو سری SFS |
| مدل های رایج | SFS1205, SFS1210, SFS1605, SFS1610, SFS1616, SFS1620, SFS2005, SFS2010, SFS2020, SFS2505, SFS2510, SFS1616, SFS2525, SFS2520 SFS3232، SFS4010، SFS4020، SFS4040، SFS5010، SFS5020، SFS5050 |
| محدوده قطر پیچ | 12 میلی متر، 15/16 میلی متر، 20 میلی متر، 25 میلی متر، 31/32 میلی متر، 38/40 میلی متر، 48/50 میلی متر |
| گزینه های سرب | 5 میلی متر، 10 میلی متر، 16 میلی متر، 20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر، 50 میلی متر |
| مواد آجیل | فولاد آلیاژی 20CrMo یا مواد مهره توپ معادل آن |
| درجه دقت | نوع نورد C7; نوع زمین C5 با توجه به نیاز موجود است |
| روش تامین | فقط مهره، مهره با شفت پیچ، مجموعه کامل SFS اسکرو، سفارش سفارشی مبتنی بر طراحی- |
| برنامه معمولی | تجهیزات CNC، تجهیزات لیزر، محور انتقال اتوماسیون، ماشین آلات بسته بندی، ماژول های خطی، جداول موقعیت یابی |
جدول ابعاد سری تک مهره نوع بی صدا SFS
جدول ابعاد سری تک مهره نوع بی صدا SFS برای تایید مدل و نصب.
مرجع انتخاب سریع مدل
مهره های SFS باید با توجه به قطر پیچ، سرب، فضای نصب، نیاز بار و سرعت سفر مورد نیاز انتخاب شوند. قطر یکسان ممکن است گزینه های سرب متفاوتی داشته باشد، بنابراین مدل نهایی باید همراه با شفت پیچ تایید شود.
| گروه مدل | ویژگی اصلی | استفاده معمولی |
|---|---|---|
| SFS1205 / SFS1210 | قطر کوچک و اندازه مهره فشرده | میزهای موقعیت یابی کوچک، اتوماسیون سبک، محور تغذیه فشرده |
| SFS1605 / SFS1610 / SFS1616 / SFS1620 | مدل های جمع و جور رایج با گزینه های متعدد سرب | محور کمکی CNC، تجهیزات حکاکی، تجهیزات لیزری، اسلایدهای اتوماسیون |
| SFS2005 / SFS2010 / SFS2020 | گزینه های قطر، بار و سرعت متعادل | ماشین آلات بسته بندی، محور انتقال، سیستم های تغذیه ماشین ابزار |
| SFS2505 / SFS2510 / SFS2525 | بدنه مهره ای بزرگتر و گزینه های سرب برای تجهیزات متوسط | تجهیزات اتوماسیون، ماژول های خطی، حرکت تغذیه مکرر |
| SFS3210 / SFS3220 / SFS3232 | مناسب برای سکته مغزی طولانی تر و تقاضای خوراک بالاتر | اتوماسیون طولانی-ماشین های لیزری، سیستم های انتقال سریع |
| SFS4010 / SFS4020 / SFS4040 / SFS5010 / SFS5020 / SFS5050 | گزینه های قطر بزرگ و بار بیشتر | ماشین آلات صنعتی، محورهای اتوماسیون بزرگتر،-سیستم های حرکت خطی سنگین |
چه چیزی SFS Nuts را متفاوت می کند؟
نوع بی صدا طرح تک مهره
مهره های SFS برای عملکرد نرم تر و نویز کمتر در سیستم های بال اسکرو مناسب طراحی شده اند.
اندازه نصب فشرده
بدنه مهره برای تجهیزاتی مناسب است که فضای نصب محدود است اما حرکت تغذیه پایدار همچنان مورد نیاز است.
گزینه های سرب چندگانه
مدلهای دارای سرب 5 میلیمتری، 10 میلیمتری، 20 میلیمتری، 32 میلیمتری، 40 میلیمتری و 50 میلیمتری میتوانند نیازهای مختلف سرعت و سفر را پشتیبانی کنند.
پیچ منطبق-تامین مهره
DLY می تواند مهره های SFS را به تنهایی تهیه کند یا آنها را قبل از حمل و نقل با شفت های بال اسکرو SFS مطابقت دهد.
آجیل SFS در مقابل سایر مهره های بال اسکرو
آجیل SFS را نباید فقط از نظر ظاهری با انواع دیگر مهره ها مخلوط کرد. هر سری مهره دارای ابعاد مختلف نصب، ساختار گردش و الزامات تطبیق است.
| نوع مهره | ویژگی اصلی | استفاده مناسب |
|---|---|---|
| مهره SFS | مهره تک نوع بی صدا، اندازه فشرده، مناسب برای تطبیق پیچ SFS | محور فید فشرده، اتوماسیون، حرکت با سرعت متوسط-تا- |
| مهره SFU | مهره فلنج استاندارد، به طور گسترده در مجموعه های بال اسکرو عمومی استفاده می شود | CNC عمومی، اتوماسیون، ماشین آلات حکاکی |
| مهره DFU | ساختار مهره دوتایی برای استحکام بهتر و کاهش فاصله محوری | سیستم های تغذیه با صلبیت بالاتر و محورهای موقعیت یابی مکرر |
| مهره SFE | مهره با سرب بالا برای سفر بیشتر در هر چرخش پیچ | تغذیه سریع، حرکت طولانی-، تجهیزات انتقال |
| مهره SCM | بدنه مهره استوانه ای بدون ساختار فلنج استاندارد | نصب با فضا{0}}محدود یا ساختار سفارشی ماشین |
نحوه تطبیق مهره توپی SFS
یک مهره SFS معمولاً باید با محور پیچ SFS اصلی مطابقت داشته باشد. حتی اگر دو مهره شبیه به هم به نظر برسند، اگر قطر پیچ، سرب، قطر توپ، مشخصات راهرو یا جهت رزوه متفاوت باشد، ممکن است به درستی کار نکنند.
| مورد مطابق | چه چیزی را تایید کنیم |
|---|---|
| مدل SFS | به عنوان مثال، SFS1605، SFS2020، SFS3220، SFS4020 یا سایر مارک های مدل SFS. |
| قطر پیچ | قطر واقعی پیچ مانند 16 میلی متر، 20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر یا 50 میلی متر را تأیید کنید. |
| سرب | مقدار سرب را تأیید کنید، مانند 5 میلی متر، 10 میلی متر، 20 میلی متر، 32 میلی متر، 40 میلی متر یا 50 میلی متر. |
| ابعاد مهره | قطر بیرونی مهره، اندازه فلنج، طول مهره، سوراخ نصب و موقعیت سوراخ روغن را بررسی کنید. |
| جهت موضوع | با توجه به جهت حرکت دستگاه، نخ سمت راست یا چپ-را تأیید کنید. |
| وضعیت شفت پیچ | در صورت تعویض مهره قدیمی، بررسی کنید که آیا راهروی پیچ فرسوده، زنگ زده یا آسیب دیده است. |
برنامه های کاربردی معمولی
مهره های بال اسکرو SFS عمدتاً در سیستم های حرکت خطی استفاده می شود که در آن اندازه مهره فشرده، حرکت صاف و حرکت تغذیه پایدار مهم است. مدل نهایی باید با توجه به سرعت، ضربه، بار، روش پشتیبانی و فضای نصب انتخاب شود.
تجهیزات CNC
برای محورهای تغذیه کمکی، میزهای موقعیت یابی، ماشین های حکاکی و سازه های ماشین ابزار فشرده استفاده می شود.
تجهیزات لیزر
مناسب برای تجهیزات برش لیزری، علامت گذاری لیزری و حکاکی لیزری که نیاز به حرکت خطی صاف دارد.
محور انتقال اتوماسیون
در سیستم های بارگیری، تخلیه، انتخاب{0}}و{1}}محل، مرتب سازی و انتقال مکرر اعمال می شود.
ماشین آلات بسته بندی
برای تغذیه، هل دادن، پر کردن، برچسب زدن و سایر ساختارهای حرکت خطی مکرر استفاده می شود.
DLY تامین و پشتیبانی کیفیت
DLY روی اجزای حرکت خطی دقیق از جمله پیچهای توپ، مهرههای توپ، راهنماهای خطی، شفتهای خطی، واحدهای پشتیبانی و قطعات حرکتی مرتبط تمرکز دارد. برای سفارشات مهره SFS، تیم ما می تواند به تأیید مدل، ابعاد مهره، تطابق پیچ و اینکه آیا مهره باید به تنهایی یا همراه با یک شفت پیچ جدید عرضه شود کمک کند.
| تایید مدل | مدل مهره SFS، قطر پیچ، سرب، اندازه مهره و ابعاد نصب را مطابق نقشه یا نمونه تأیید کنید. |
| مهره-فقط عرضه | مهره های SFS را به تنهایی تامین کنید که شفت پیچ اصلی می تواند مطابقت داشته باشد و در شرایط قابل استفاده باقی بماند. |
| مجمع همسان | شفت و مهره پیچ SFS را به عنوان یک مجموعه بال اسکرو همسان برای نصب نرم تر ارائه دهید. |
| پایان ماشینکاری | برای مجموعههای کامل، از BK/BF، FK/FF، EK/EF یا ماشینکاری انتهای محور مبتنی بر طراحی- پشتیبانی کنید. |
| بسته بندی صادراتی | روغن ضد زنگ، پوشش محافظ و بسته بندی مناسب برای تحویل بین المللی. |
برای تأیید مهره SFS به کمک نیاز دارید؟
مدل مهره SFS، قطر پیچ، سرب، نقشه یا عکس مهره های قدیمی خود را برای ما ارسال کنید. DLY می تواند به تأیید اینکه آیا مهره می تواند به تنهایی عرضه شود یا باید با یک محور پیچ جدید مطابقت داده شود کمک کند.
واتس اپ:+86 166 0578 8856| ایمیل:dlyexport2@dlybearing.com
سوالات متداول
Q1: آجیل SFS چیست؟
مهره های SFS مهره های تک بال اسکرو نوع بی صدا هستند که با محورهای بال اسکرو سری SFS استفاده می شوند. آنها برای نصب فشرده، روان و حرکت خطی پایدار انتخاب می شوند.
Q2: آیا می توانم فقط مهره SFS را بدون شفت پیچ بخرم؟
بله. DLY می تواند آجیل SFS را به تنهایی تامین کند. با این حال، مهره باید با قطر پیچ، سرب، جهت رزوه و شرایط راهرو مطابقت داشته باشد. برای سفارشات جایگزین، عکس یا نقاشی توصیه می شود.
Q3: آیا مهره های SFS با مهره های SFU قابل تعویض هستند؟
معمولا نه. مهره های SFS و SFU ساختار و ابعاد نصب متفاوتی دارند. نوع مهره صحیح باید با توجه به مدل پیچ، ابعاد مهره و ساختار دستگاه تایید شود.
Q4: چگونه می توانم مدل مهره SFS صحیح را تأیید کنم؟
لطفا علامت مهره قدیمی، قطر پیچ، سرب، عکس مهره، ابعاد نصب یا نقشه فنی را ارائه دهید. اگر شفت پیچ فرسوده شده باشد، یک مجموعه جایگزین کامل ممکن است مناسب تر باشد.
Q5: آیا DLY می تواند مجموعه های پیچ توپ SFS را ارائه دهد؟
بله. DLY میتواند مهرههای SFS، شفتهای پیچ SFS، مجموعههای مهرهای همسان، ماشینکاری انتهای شفت و بستهبندی صادراتی را با توجه به نقشه یا نیاز برنامه شما ارائه دهد.
Q6: آجیل SFS برای چه کاربردهایی مناسب است؟
مهره های SFS در تجهیزات CNC، ماشین های اتوماسیون، تجهیزات لیزری، ماشین آلات بسته بندی، ماژول های خطی فشرده و جداول موقعیت یابی استفاده می شود.
