مینی میل اسکرو برای تبدیل CNC و تغذیه دقیق روی میز
مینی میل اسکرو برای ارتقا یا جایگزینی سیستم پیچ تغذیه در ماشینهای فرز کوچک، آسیابهای رومیزی، ماشینهای CNC رومیزی و تجهیزات ماشینکاری فشرده استفاده میشود. در مقایسه با پیچ های معمولی، بال اسکروها می توانند عکس العمل را کاهش دهند، موقعیت تکرار را بهبود بخشند و به حرکت نرم تر محورهای X، Y و Z در طول تبدیل CNC یا تعمیر ماشین کمک کنند.
DLY پیچ های مینی گلوله آسیاب را برای ماشین سازان، کاربران مقاوم سازی CNC، خریداران تعمیر و توزیع کنندگان عرضه می کند. ما می توانیم به تأیید قطر مناسب، سرب، طول کل، طول رزوه، سبک مهره و ماشینکاری انتهایی مطابق با ساختار مینی آسیاب، نمونه پیچ اصلی یا نقشه محوری شما کمک کنیم.
مینی میل گلوله پیچ چیست؟

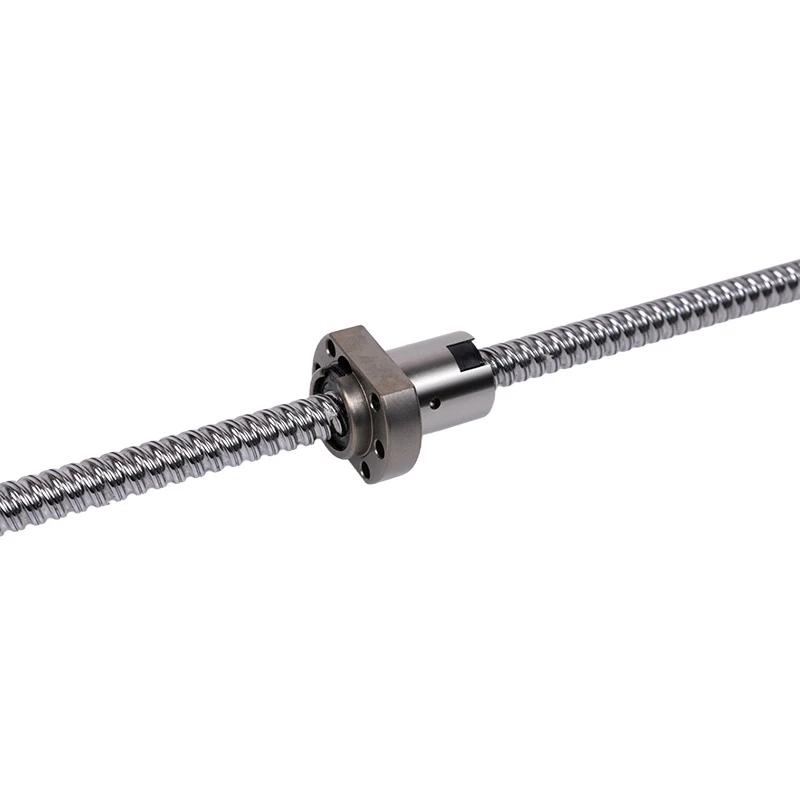

مینی میل اسکرو یک بال اسکرو فشرده است که در ماشین های فرز کوچک و تجهیزات CNC روی میز استفاده می شود. عملکرد اصلی آن تبدیل چرخش موتور به حرکت خطی دقیق میز ماشین، زین یا سر دوک است.
در بسیاری از پروژه های تبدیل مینی آسیاب، پیچ اصلی ممکن است پس از استفاده طولانی، واکنش قابل توجهی ایجاد کند. تعویض آن با یک بال اسکرو که به درستی انتخاب شده است می تواند حرکت محور را روان تر و قابل پیش بینی تر کند. با این حال، بال اسکرو باید با فضای محدود، مسیر حرکت، موقعیت نصب و اتصال موتور مینی آسیاب مطابقت داشته باشد.
واکنش محوری را کاهش می دهد
یک بال اسکرو مناسب به کاهش حرکت از دست رفته زمانی که محور در حین فرزکاری یا موقعیت یابی برعکس می شود، کمک می کند.
تبدیل CNC را بهبود می بخشد
معمولاً هنگام تبدیل یک مینی آسیاب دستی به یک دستگاه کنترلشده CNC از پیچهای توپی استفاده میشود.
متناسب با ماشین های فشرده
مینی آسیاب ها معمولا فضای محدودی دارند، بنابراین قطر، اندازه مهره و ماشینکاری انتهایی باید به دقت بررسی شوند.
مینی آسیاب گلوله اسکرو انتخاب توسط اکسیس
یک مینی آسیاب همیشه از یک بال اسکرو در هر محور استفاده نمی کند. محورهای X و Y معمولاً میز یا زین را به صورت افقی حرکت می دهند، در حالی که محور Z ممکن است سر دوک یا ساختار بالابر را حمل کند. این بدان معناست که جهت بار، فضای موجود و انتخاب سرنخ باید جداگانه بررسی شوند.
| مینی آسیاب محور | نیاز اصلی | تمرکز انتخاب توپ اسکرو | یادداشت خریدار |
|---|---|---|---|
| محور X | حرکت جدول به چپ-راست | طول سفر، فاصله مهره، ماشینکاری انتهایی و موقعیت پشتیبانی را بررسی کنید. | اغلب طولانی ترین محور در تبدیل مینی آسیاب. |
| محور Y | حرکت میز به جلو-به عقب | روی اندازه مهره فشرده و فضای موجود زیر میز تمرکز کنید. | فضا اغلب از محور X تنگ تر است. |
| محور Z | بلند کردن سر یا تغذیه عمودی | بار عمودی، سرب، گشتاور نگهدارنده موتور و طراحی ضد افت-را بررسی کنید. | اگر نیروی نگهدارنده محدود باشد، ممکن است سرب بزرگ مناسب نباشد. |
سایزهای معمولی مینی میل گلوله اسکرو
اندازه مینی گلوله پیچ به مدل دستگاه، فضای نصب موجود و بار محور بستگی دارد. ماشینهای کوچک ممکن است از پیچهای توپ فشرده استفاده کنند، در حالی که آسیابهای رومیزی قویتر ممکن است برای استحکام بهتر به قطرهای بزرگتر نیاز داشته باشند. اندازه نهایی باید با توجه به نقشه واقعی ماشین یا ابعاد پیچ اصلی بررسی شود.
| سایز بال اسکرو | شخصیت حرکت | استفاده ممکن مینی آسیاب | یادآوری انتخاب |
|---|---|---|---|
| 1204 / 1205 | اندازه جمع و جور، کنترل تغذیه خوب | آسیابهای رومیزی کوچک، مقاومسازی محورهای سبک- | برای فضای محدود خوب است، اما ظرفیت بار باید بررسی شود. |
| 1605 | سفتی متعادل و تغذیه دقیق | مینی آسیاب معمولی X/Y/Z انتخاب تبدیل | اغلب زمانی انتخاب می شود که فضا اجازه پیچ 16 میلی متری را می دهد. |
| 1610 | حرکت سریعتر از 1605 | محور بار سبک -نیازمند سفر سریعتر است | گشتاور موتور و بار محور باید تایید شود. |
| 2005 | سفتی قوی تر، اندازه بزرگتر | آسیاب های بزرگتر یا سازه های محوری سنگین تر | بررسی کنید که آیا دستگاه به اندازه کافی فضای مهره و تکیه گاه دارد یا خیر. |
چرا Backlash در تبدیل مینی آسیاب اهمیت دارد؟
واکنش برگشتی یکی از رایج ترین دلایلی است که کاربران مینی میل را به بال اسکرو ارتقا می دهند. هنگامی که محور تغییر جهت می دهد، ماشین ممکن است قبل از اینکه میز واقعا حرکت کند، مقدار کمی حرکت را از دست بدهد. در فرز دستی این ممکن است توسط اپراتور جبران شود، اما در عملیات CNC می تواند بر موقعیت سوراخ، دقت کانتور و پاس های مکرر تأثیر بگذارد.
یک بال اسکرو می تواند در مقایسه با بسیاری از سیستم های سربی اسکرو فرسوده واکنش را کاهش دهد، اما نتیجه به فاصله مهره، پشتیبانی یاتاقان، تراز کوپلینگ، سفتی قاب دستگاه و تنظیم کنترلر نیز بستگی دارد. برای دقت بیشتر، محور کامل باید با هم بررسی شود.
دقت تغییر جهت
عکسالعمل پایینتر به محور کمک میکند تا زمانی که مسیر ابزار تغییر جهت میدهد، واکنش ثابتتری نشان دهد.
تکرار موقعیت یابی
یک بال اسکرو که به درستی نصب شده است به مینی آسیاب کمک می کند تا با اطمینان بیشتری به همان موقعیت برگردد.
پایان سطح
حرکت تغذیه پایدار می تواند به کاهش علائم ناهموار ناشی از حرکت محور ناپایدار کمک کند.
جبران خسارت کنترل کننده
بهبود مکانیکی و جبران نرم افزار باید برای نتایج بهتر CNC با هم کار کنند.
مینی میل میل اسکرو انتهای ماشینکاری مورد نیاز
برای گلولههای مینی میل، ماشینکاری انتهایی اغلب مهمترین بخش سفارش است. انتهای پیچ باید با بلوک های یاتاقان، کوپلینگ موتور، موقعیت چرخ دستی، مهره قفل و قاب دستگاه مناسب باشد. حتی اگر قطر و سرب صحیح باشند، در صورت عدم تطابق انتهای شفت، نمی توان بال اسکرو را نصب کرد.
| جزئیات ماشینکاری پایان | چه چیزی را تایید کنیم | چرا اهمیت دارد |
|---|---|---|
| قطر صندلی بلبرینگ | قطر و طول برای نصب بلبرینگ پشتیبانی | اندازه نادرست صندلی بلبرینگ می تواند از نصب جلوگیری کند یا باعث شل شدن تکیه گاه شود. |
| انتهای رشته ای | اندازه رزوه، طول نخ و نوع مهره قفلی | برای باربری پیش بار، قفل و موقعیت محوری استفاده می شود. |
| قطر کوپلینگ | اندازه اتصال شفت موتور | پیچ باید با کوپلینگ استپر یا سروو موتور مطابقت داشته باشد. |
| کلید یا موقعیت مسطح | این که آیا دستگاه نیاز به کلیددار دارد، -تعمیر مسطح یا خاص | مفید برای چرخ دستی، قرقره، کوپلینگ یا سازه های قفل خاص. |
قبل از سفارش مینی بال اسکرو چه چیزی را باید اندازه گیری کرد
اگر در حال تعویض پیچ مینی آسیاب قدیمی هستید یا در حال برنامه ریزی برای تبدیل CNC هستید، لطفاً محور اصلی را با دقت اندازه بگیرید. عکسها، نقشهها و ابعاد پیچ قدیمی میتوانند به DLY کمک کنند تا جهت تعویض صحیح را سریعتر تأیید کند.
| اطلاعات | مثال | چرا DLY به آن نیاز دارد |
|---|---|---|
| مدل ماشین | آسیاب مینی، آسیاب رومیزی، آسیاب CNC رومیزی | به درک اندازه دستگاه و فضای نصب کمک می کند. |
| موقعیت محور | محور X، محور Y، محور Z | محورهای مختلف شرایط بار و فضای متفاوتی دارند. |
| اندازه پیچ | 1204، 1605، 2005 یا قطر اندازه گیری شده و سرب | مدل پایه توپ پیچ و حرکت در هر چرخش را تأیید می کند. |
| ابعاد طول | طول کل، طول نخ، طول سفر | برای سکته مغزی و تناسب دستگاه مهم است. |
| عکس پایان ماشینکاری | صندلی بلبرینگ، نخ، انتهای کوپلینگ، انتهای چرخ دستی | به جلوگیری از طراحی اشتباه انتهای شفت کمک می کند. |
اشتباهات رایج در تبدیل مینی گلوله اسکرو
تبدیل مینی گلوله اسکرو ساده به نظر می رسد، اما فضای کوچک و ساختار اصلی دستگاه اغلب مشکلاتی را ایجاد می کند. انتخاب اندازه پیچ صحیح تنها بخشی از پروژه است. فاصله مهره، تکیه گاه یاتاقان، تراز موتور و فضای نصب همگی باید بررسی شوند.
فقط چک کردن قطر پیچ
حتی اگر قطر پیچ درست به نظر برسد، بدنه مهره و یاتاقانهای تکیهگاه ممکن است مناسب نباشند.
نادیده گرفتن Z{0}}Axis Holding Force
محورهای عمودی نیاز به توجه به گشتاور موتور، ترمز و رانندگی احتمالی به عقب دارند.
ماشینکاری انتهای اشتباه
صندلی یاتاقان نادرست یا قطر کوپلینگ می تواند پیچ را بدون کار مجدد غیرقابل استفاده کند.
تراز محوری ضعیف
ناهماهنگی بین پیچ، مهره، راهنما و موتور می تواند باعث اتصال، صدا و سایش زود هنگام شود.
مینی میل اسکرو برای خریداران مختلف
گلوله های مینی میل توسط مشتریان مختلفی خریداری می شود. برخی از خریداران به یک مجموعه برای تبدیل ماشین نیاز دارند، در حالی که توزیع کنندگان ممکن است به اندازه های معمولی پیچ های توپی فشرده برای انبار و فروش مجدد نیاز داشته باشند.
کاربران تبدیل CNC
به پیچ های توپی مطابق با ابعاد محور X/Y/Z، اتصال موتور و حرکت ماشین نیاز دارید.
خریداران تعمیر ماشین
اغلب بر اساس عکس های پیچ قدیمی، ابعاد مهره های فرسوده و جزئیات ماشینکاری انتهایی به تعویض نیاز دارند.
ماشین سازان
به عملکرد پایدار خوراک، تکرار خرید، نقشههای مونتاژ و اجزای همسان اهمیت دهید.
توزیع کنندگان
معمولاً به مدل های فشرده معمولی، قیمت های رقابتی، بسته بندی پایدار و عرضه فله نیاز دارید.
چرا DLY را برای مینی بال اسکرو انتخاب کنید؟
DLY پیچ های توپ و اجزای حرکت خطی را برای ماشین های CNC، مینی آسیاب، تجهیزات اتوماسیون و سیستم های حرکت صنعتی تامین می کند. برای خریداران مینی آسیاب، پشتیبانی ما بر تأیید مدل عملی، نصب فشرده، ماشینکاری نهایی و تطبیق جایگزینی متمرکز است.
- برای تبدیل و تعمیر مینی آسیاب CNC از اندازه های بال اسکرو فشرده پشتیبانی کنید.
- به تأیید قطر، سرب، نوع مهره، طول کل و طول نخ کمک کنید.
- طراحی{0}}ماشینکاری انتهایی برای صندلیهای بلبرینگ، کوپلینگها، انتهای چرخ دستی و مهرههای قفل.
- مناسب برای ماشین سازان، خریداران تعمیر، توزیع کنندگان و پروژه های کوچک CNC.
- ارتباط مستقیم کارخانه-برای سفارشات مکرر و خریداران B2B خارج از کشور.
سوالات متداول در مورد مینی میل توپ اسکرو
1. چرا مینی آسیاب را با بال اسکرو ارتقا دهید؟
بال اسکروها می توانند به کاهش عکس العمل، بهبود موقعیت تکراری کمک کنند و حرکت تغذیه کنترل شده CNC{0}} را نسبت به بسیاری از سیستم های سربی اسکرو معمولی نرم تر کنند.
2. چه سایز بال اسکرو برای مینی آسیاب مناسب است؟
بسته به اندازه دستگاه، فضای موجود، بار و جهت محور، انتخاب های رایج ممکن است شامل اندازه های فشرده مانند 1204، 1605 یا 2005 باشد.
3. Can DLY machine the ball screw ends for my mini mill?
Yes. DLY can process shaft ends according to bearing support, coupling, handwheel, lock nut or customer drawing requirements.
4. آیا می توانم از همان بال اسکرو روی محورهای X، Y و Z استفاده کنم؟
نه همیشه. محورهای X، Y و Z شرایط سفر، فضا و بار متفاوتی دارند. محور Z به ویژه نیاز به توجه به بار و نیروی نگهدارنده دارد.
5. برای نقل قول مینی میل بال اسکرو چه چیزی باید ارسال کنم؟
لطفا مدل ماشین، موقعیت محور، عکس پیچ قدیمی، قطر، سرب، طول کل، طول رزوه، ابعاد ماشینکاری انتهایی و مقدار مورد نیاز را ارسال کنید.
قیمت مینی میل توپ اسکرو را از DLY دریافت کنید
مدل مینی آسیاب، موقعیت محور، سفر مورد نیاز، اندازه بال اسکرو، عکس پیچ قدیمی و جزئیات ماشینکاری انتهایی خود را برای ما ارسال کنید. DLY به شما کمک می کند تا یک مینی میل اسکرو مناسب را برای تبدیل CNC، تعمیر یا تامین دسته ای بررسی کنید.
